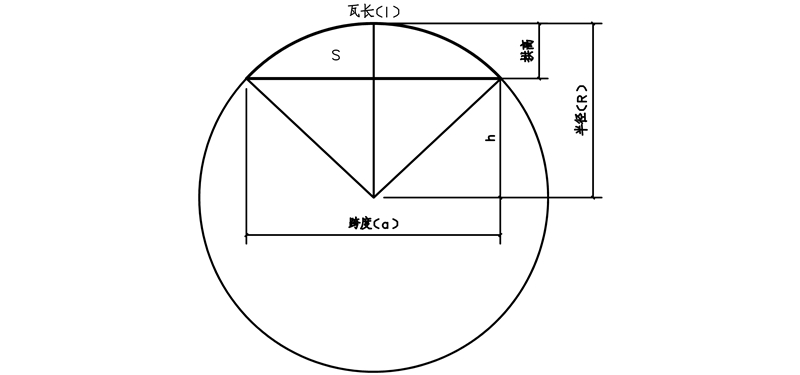

前言：本文所述計算方式由江蘇杰達鋼結構工程有限公司原創，以圓形數學模型的方式求得圓形的弧長、半徑，即得出拱形屋頂?shù)耐唛L（直板長度），以及計算出拱形屋頂制作安裝需要的相關數據。

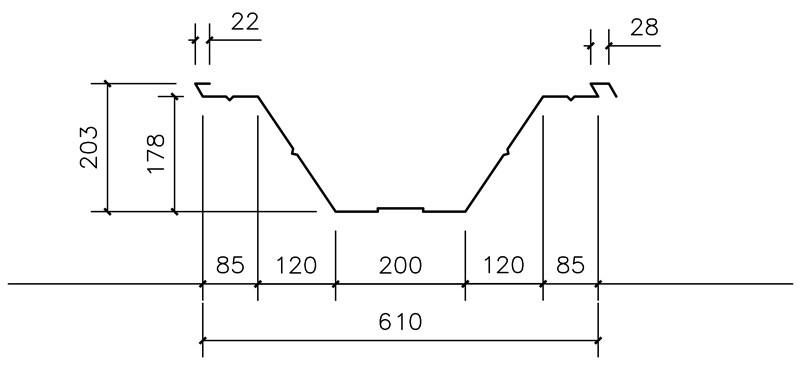

914-610型版型示意圖

需要知道的參數

1. 跨度

2. 長度

3. 棟數

4. 板厚

5. 矢跨比

6. 卷重

7. 板寬

科學計算

拱高 = 跨度 * 矢跨比

半徑 = ((跨度 / 2) * (跨度 / 2) + ( 拱高 * 拱高)) / (2 * 拱高) [注：數學體系球形半徑]

瓦長 = (2*半徑)*sin(跨度/2/半徑)</font><br>

瓦重 = 瓦長 * 0.914 * 板厚 * 7.85

塊數 = 長度 / 0.61

求面積

建筑面積 = 跨度 * 長度

弧長展開面積 = （瓦長 * 長度 * 棟數）

全部展開面積 = （長度 / 0.61 * 0.914 * 瓦長）

簡單計算

瓦長 = 跨度 / 2 / 0.358 * 0.7966

購料核算

米數 = 瓦長 * 塊數 * 棟數

凈重 = 米數 * 0.914 * 板厚 * 7.85 * 棟數

毛重 = 凈重 / 卷重 * 實重 + 凈重

山墻

山墻塊數 = 跨度 / 0.61 +2

山墻建筑面積 = 瓦長 * 半徑 / 2 - 跨度 * (半徑 - 拱高) / 2

山墻展開面積 = 瓦長 / 0.61 * 0.914 * 半徑 / 2 - 跨度 / 0.61 * 0.914 * (半徑 - 拱高) / 2

山墻重量 = 山墻展開面積 * 板厚 *7.85
