論文：21世紀工業廠房屋頂展望

陳洋（西安建筑科技大學建筑學院西安710054）

周若祁（西安交通大學西安710049）

摘要：我國工業廠房屋頂形式一直采用多跨天溝水落管排水，這種形式已被充分證明存在許多缺點，如：排水不暢，構造和施工復雜，維修困難，造價高，此外還損失大量太陽能(由于反射作用）和屋面雨水。為克服上述缺點，通過調研與試驗，建議對于現有多跨天溝水落管排水屋頂，采用天溝種植是簡易可行的辦法；對于待建多跨屋頂，采用天溝緩坡屋頂并使屋面可進行種植與多功能轉換太陽能，乃是很好的可待續發展途徑之一。

關鍵詞：工業廠房屋頂，多跨天溝排水，天溝種植，多功能轉換太陽能自由落水屋頂

1、工業廠房屋頂現狀及其缺點

我國的工業廠房屋頂從剖面形式看有以下幾種：多跨拱形內外天溝排水（圖1a）；多跨折線形內外天溝排水；多跨鋸齒形內外天溝排水（圖1c)；多跨折板內外天溝排水；

多跨緩坡外天溝排水以及平屋頂外天溝排水等。冶煉、汽車、火車、飛機、重型機械、軍工武器及裝備、紡織、玻璃、化工和建材等大都采用多跨單層廠房，雖是單層，但有的可高達36m以上。實踐證明，這類廠房屋頂出現的問題很多。

（1）易堵塞、積水、滲漏

圖2所示為某重型機械廠，多跨內天溝飛塵及滑落的綠豆砂堆積天溝并堵塞下水口的實況，還可看到飛來種籽已在天溝自然生根成長。雨大時，積水還曾通過橫跨高側窗溢入車間。洛陽某多跨廠房屋頂曾發生溢水進入車間，不得不停產排水。圖3所示為某檐溝被屋面流入的塵土堵塞以及飛籽自然長草的情況，使檐溝排水變成檐溝自然綠化。

有水落管排水（通稱有組織排水），由于在落水口必須將防水層如油氈破口分瓣壓入通向水落管的落水口，一座5跨、長120m的車間內外天溝就有36~42處落水口，稍有施工不嚴或維修不及時，均易在此造成滲漏。外墻面水落管維修不及時，同樣會造成滲漏并嚴重污染墻面，圖4為一實例。墻面被污染并非無水落管之過，而是檐口滴水未做好。

（2）構造復雜、施工不便

多跨內外天溝排水由于有天溝、落水口、水落管，尤其是車間內地面下排水溝構造，與后述無天溝排水相比較，多跨內外天溝排水構造復雜、施工不便，必然造成耗材多、耗時長、造價高（據粗略估算，每年我國廠房有水落管排水耗資至少十幾億元以上）。

（3）易產生不均勻沉降

我國土地遼闊，南有濕漲土，北有濕陷土，有外水落管排水者絕大多數都是排到散水任其流淌滲入地下，滲水很不均勻，已有不少廠房因此產生不均勻沉降，并引起屋頂破裂，造成停產維修事故。

（4）熱工性能差

由于屋面綠豆砂脫落，致使冬季保溫、夏季隔熱性能降低（綠豆砂脫落，使屋面夏季吸收太陽輻射增多，冬季外表對流散熱系數加大）。而且，眾所周知，內天溝是冷（熱）橋部位。

（5）不利于工業化

上述排水方式從工業化角度來看，構、配件類型過多，不利于建筑工業化。

（6）浪費能源等

上述排水方式還大量浪費屋面反射掉的太陽能和所承受到的雨水（含能物質流)。為維持室內微氣候，保證生產和工人的舒適條件，還要耗費大量的常規能源（用來冬季采暖、

夏季隔熱、降溫)。順便指出，我國廠房外墻及門、窗絕大多數熱工性能也極差。

綜上所述，多跨內外天溝排水方式在21世紀不應再繼續發展下去，屬非可持續建筑構造措施。

現代興建的一般工業與民用建筑，其檐口高度大都大于8~10m，故表1的規定很大程度上限定了自由落水的應用范圍。

我國古典建筑以及廣大農村建筑自由落水的歷史事實不斷激發我們反思與追究的興趣。為此我們進行了較長期的調查、觀察、試驗與研究分析。

（1）近代傳統觀念認為：刮風下雨時檐口自由落水（簡稱檐口水）容易將屋面灰塵帶下污染墻面，并沖進窗內。

我們先后在上海、南寧、成都、西安等地（借出差之便）在雨天進行觀察，我們驚奇地看到，檐口水下滴時不僅不濕墻面，反而偏離墻面，風大時可觀察到：當檐口水下降時，首先要遭到順墻面上翻風力的外推作用，使其偏離墻面，而不是沖向墻面，沖向墻面的是天空降雨（簡稱降雨）。試驗與理論分析以及觀察到的實景促使我們多次重復模擬試驗證實了這一點。圖6為檐口水與降雨濕墻、淋陽臺對比圖，圖6a用帶色水模擬檐口水，用普通水模擬降雨，可以看出，當風吹向房屋時，檐口水反而向外飄離陽臺，而降雨則沖向陽臺、墻面。圖6b為用線繩做的模擬試驗，同樣證明了上述觀點。

原來這是一個基本的空氣動力學規律。圖7為風吹過房屋時氣流的變化狀況及迎風面、背風面、檐口水偏離墻面的形

象示意。風速愈大，檐口水飄離墻面愈遠。部分模型試驗數據如下45~13.6m(一般無需穿透這么厚早已到達墻面了）。

可見，近代觀念認為，自由落水易濕墻、污染墻面，而設水落管排水是沒有事實和理論根據的。

（2）近代傳統觀念認為：風愈大，房愈高，愈應設水落管排水（表1已部分反映了這一觀念）。

圖8為有風時屋面與墻面受雨量分布圖，設圖8房屋為平頂雙坡排水。1/2屋面承雨量為h1，墻面承降雨量ho飄雨角為a。前述觀察、試驗均證實檐口水不會濕墻。為比較方便，假設此處下落的屋面水全部淋到墻上，那么，檐口水與降雨濕墻量之比為hi/ho，風越大，a越小，則h越小，即檐口水濕墻率越小。房屋雖然增高，但屋面一般不會隨高度成正比加寬。此時，h。將增大，再次證明屋面水濕墻率愈變小。顯然，用水落管收集屋面水免使墻面受浸濕。實在是撿了芝麻丟了西瓜，何況屋面水不會濕墻。

因此，近代觀念認為，風愈大，房愈高，愈應設水落管排水其根據也是不足的。

（3）近代傳統觀念認為：自由落水會滴壞散水（滴水穿

石）并會有回濺水濕墻。

我們觀察了使用20余年自由落水房屋的混凝土散水，只個別處有深約2mm的麻點，可見要滴穿60mm的混凝土散

水，則需要幾百年時間。而且維修、修復這些麻點比在屋面修補水落管水口實在是方便得多。我們在低層和高層建筑觀察過回濺水，并曾用有壓水

（自來水）從四樓向下沖刷散水觀察，所有回濺水濕墻高度都未超過65m，故勒腳抹灰70m就足夠護墻了。

（4）出路

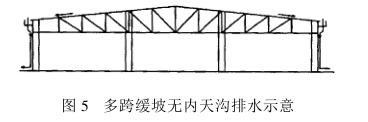

結合前人的有益改建經驗（如無內天溝、內地溝的多跨緩坡屋頂），結合上述觀察、試驗與理論分析，結合對生態與可持續建筑的研究，我們認為，對前述工業廠房屋頂有一條簡單易行的辦法就是：多功能轉換太陽能自由落水屋頂，即：

①對現有多坡多天溝屋頂利用天溝改為輕質種植槽進行人工綠化或自然綠化（讓飛來種籽自然綠化），植物吸收雨水后多余雨水可引向兩端山墻外落水口用鋁鏈或塑料鏈引入散水澆灌植物。圖9為一幢太陽能掩土建筑自然綠化范例（西安年平均降雨量僅為640mm)。我們在試驗期從未澆過水、撒過種，只進行了觀察與必要的數據測量。曾有成都某廠房平屋頂種植范例：折合畝產量相當高，如：紅茗5000k，西紅柿600ks花生200kgs黃瓜4400kg油菜子

150kg等。

現有結構體系與理論，沒有充分挖掘綠色建材的潛能。特別是綠色高性能混凝土，人們只研究了它的材料性能、工程性能，而沒有研究其力學性能。也就是說，在結構設計中，人們?nèi)匀粚⒕G色高性能混凝土與一般混凝土混為一談。

事實上，綠色高性能混凝土結構有著與一般混凝土不一樣的力學性能。例如，其彈性模量E就不同于一般混凝土。更重要的是，因為其使用壽命遠遠高于一般混凝土而為一般混凝土所望塵莫及，所以，現行的結構設計理論并不適合于綠色高性能混凝土結構。綠色高性能結構體系應該作為一種獨立的、新型的結構體系加以研究。

綠色高性能混凝土結構由于其卓越的性能必將改變工業建筑尤其是高層工業建筑“肥梁胖柱”的傳統外觀，減少環境污染并提高其抵抗污染的能力，延長工業建筑的使用年限。而且，由于其有益于人體健康的綠色緣故，必將是工業建筑可持續發展的核心結構。

3、樹立綠色建筑供能節能和綠色建筑裝飾的設計與施工理念，是工業建筑可持續發展的必然歸宿節約能源與開發新能源是解決日趨嚴峻的全球能源危機的唯一出路，而建筑能耗在整個能源消耗中約占30%~40%，故建筑節能的意義不言而喻。

綠色建筑供能，即在建筑中使用能將太陽能或核能轉化為電能、熱能等能源的綠色建材，確保整個建筑物的能源供應而不再需要或較少需要另外供能。這意味著建筑物本身就是一座發電站。如美國的某些公司已研制出能將太陽能

轉化為電能或熱能的太陽能“屋面板”，窗簾式墻壁。

綠色建筑節能是指在建筑圍護結構（包括屋頂、外墻、門窗等）中使用綠色建材作為保溫、隔熱材料以節約能源。這一方面可以減少基本建筑材料的用量，減輕圍護結構的自重，大幅度節能降耗；另一方面，可以提高建筑施工的工業化程度。如日本已開發成功一種能自動調節室內濕度的新型

墻體材料。這種墻體材料只需要使用室內面積的10%左右，即可將室內濕度保持在10%，在濕度為50%以下時，基本不吸收水分，但當室內濕度一旦超過50%時，即開始吸濕，相反，當室內濕度過低時，它還會放出濕句。

將綠色建材如保健型瓷磚、可調節室內濕度的壁磚、抗菌自潔玻璃等用于建筑裝飾中，就成為綠色建筑裝飾。

綠色建筑節能和綠色建筑裝飾是綠色建筑結構的補充與完善。只有將二者有機地結合起來，才能構成工業建筑可持續發展的總體藍圖。
